Descripción
¿Qué calcula esta fórmula?

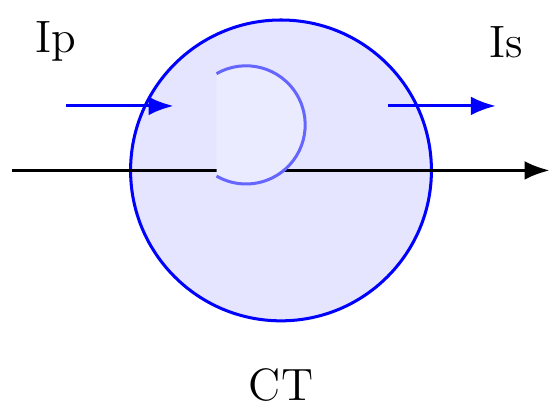

La relación de transformador de corriente expresa la relación entre la corriente primaria y la corriente secundaria de un transformador de corriente (CT).
Cuándo se utiliza
Se utiliza para seleccionar transformadores de corriente, configurar relés de protección, calibrar sistemas de medición y convertir corrientes secundarias medidas en corrientes primarias reales.
Ejemplo
Un transformador de corriente tiene:
Corriente primaria = 400 A
Corriente secundaria = 5 A
Fórmula:
CTR = Ip / Is
Sustitución:
CTR = 400 / 5
Resultado:
CTR = 80
La relación del transformador es 80:1, normalmente expresada como 400/5.
Aplicaciones
Relés de protección
Medición de potencia eléctrica
Instrumentación de subestaciones
Monitoreo de celdas eléctricas
Sistemas de medición de corriente
Nota
La mayoría de los transformadores de corriente para protección y medición utilizan corrientes secundarias normalizadas de 5 A o 1 A. El desempeño real depende de la carga conectada, la clase de precisión, las características de saturación y las condiciones de operación. Las relaciones suelen especificarse como 100/5, 200/5, 400/5, etc.
