Variables
Descripción
¿Qué calcula esta fórmula?

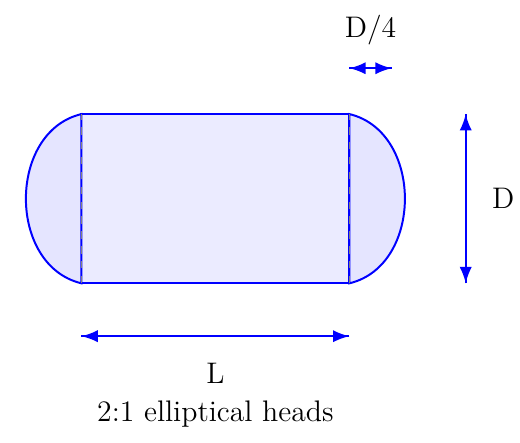

El Volumen de Tanque Horizontal con Cabezales Elípticos 2:1 calcula el volumen interno total de un tanque cilíndrico horizontal con dos cabezales elípticos estándar 2:1.
Un cabezal elíptico 2:1 tiene una profundidad igual a un cuarto del diámetro del tanque, por lo que el volumen total puede expresarse usando únicamente el diámetro interno y la longitud del cuerpo cilíndrico.
Es una de las fórmulas más prácticas para tanques y recipientes a presión, debido a que los cabezales elípticos 2:1 son muy utilizados en recipientes industriales.
Cuándo se utiliza
Utilice esta fórmula cuando el tanque tenga un cuerpo cilíndrico horizontal y dos cabezales elípticos 2:1 iguales.
Es especialmente útil para recipientes a presión, tanques de proceso, recipientes petroleros, tanques químicos y cálculos de capacidad de recipientes tipo ASME.
Ejemplo
Un recipiente horizontal a presión tiene un diámetro interno de 3.0 m y una longitud interna del cuerpo cilíndrico de 8.0 m.
Datos:
D = 3.0 m
L = 8.0 m
Fórmula:
V = πD²L / 4 + πD³ / 12
Sustitución:
V = π × 3.0² × 8.0 / 4 + π × 3.0³ / 12
Resultado:
V = 63.62 m³
El volumen interno total del tanque es aproximadamente 63.62 m³.
Aplicaciones
- Capacidad de tanques con cabezales elípticos 2:1
- Volumen de recipientes horizontales a presión
- Recipientes petroleros
- Tanques de proceso químico
- Cálculos de recipientes tipo ASME
- Diseño de tanques industriales
Nota
Esta fórmula supone dos cabezales elípticos 2:1 idénticos, donde la profundidad de cada cabezal es igual a D/4. Si la profundidad del cabezal es diferente, debe utilizarse la fórmula general para tanque horizontal con cabezales elipsoidales. Para tanques parcialmente llenos, el cálculo del volumen de líquido requiere métodos adicionales de segmento circular y no está representado por esta fórmula de capacidad total.
